一、產品概述

Z15型脹緊套（又稱Z15脹緊聯結套、Z15免鍵軸套）是一種結構緊湊的無鍵聯結裝置，是工業傳動領域?qū)崿F(xiàn)軸與輪轂剛性連接的核心基礎件。該產品通過一對內外錐環的軸向相對運動產生徑向抱緊力，實現無鍵槽、無間隙的摩擦聯結，廣泛應用于各類中小型工業傳動設備。

Z15型脹緊套的核心價值在于解決了傳統鍵連接“削弱軸強度、存在反向間隙、加工裝配復雜”的三大痛點。其“免鍵設計”不僅完整保留了軸件的強度，而且設備裝配效率與維護極為簡便——僅需一把扭矩扳手即可完成，無需加熱、無需專用壓裝設備，顯著提升了設備裝配效率與維護便捷性。

Z15型脹緊套采用45#鋼為基準材質，嚴格依據JB/T 7934—1999標準制造，表面經發黑或磷化防銹處理。內徑覆蓋范圍為20mm至600mm，共50余種標準規格，同時可依據客戶需求提供40Cr合金鋼、304不銹鋼等材質以及非標尺寸定制，適配不同工況環境。

二、產品結構

Z15型脹緊套主要由內環、外環及壓緊螺栓三部分構成，結構簡潔緊湊：

● 內環：套于軸上，內壁與軸配合，外壁為錐面。

● 外環：裝入輪轂孔內，外壁與孔配合，內壁為與內環相配的錐面。

● 壓緊螺栓：沿軸向均勻分布，用于推動內外環產生相對軸向位移，是產生抱緊力的施力元件。

裝配時，將內環與軸、外環與輪轂孔進行預裝配，隨后按照規定的擰緊力矩和交叉順序逐步擰緊螺栓，推動內外環沿錐面相對移動，隨著錐面的楔入，徑向抱緊力逐步增大，最終將軸與輪轂牢固地聯結為一個整體。整個聯結過程不依賴任何鍵、銷等第三類元件，完全依靠摩擦力傳遞扭矩。

Z15型脹緊套的結構特點決定了其有效高度L僅為外徑D的40%～60%，軸向占用空間極小，是脹緊套家族中結構最緊湊的系列之一。

三、 產品優勢

■ 免鍵聯結，不傷軸件：無需在軸和輪轂上加工鍵槽，從根本上消除了應力集中點，完整保留了軸的原始強度，延長了軸件的使用壽命。

■ 結構緊湊，節省空間：Z15型脹緊套的軸向有效高度僅為外徑的40%?60%，軸向占用空間極小，適合軸段長度受限、安裝空間狹小的傳動位置。

■ 安裝簡便，無需加熱：僅需用扭矩扳手按交叉順序擰緊螺栓即可完成安裝，無需熱裝、無需壓入、無需專用設備，普通技工即可熟練操作。

■ 定位精準，無間隙聯結：錐面楔緊后實現零間隙配合，傳動精度高，特別適用于頻繁正反轉、啟停頻繁及承受沖擊載荷的工況。

■ 拆卸方便，不損傷配合面：拆卸時僅需松開螺栓，利用頂出螺栓即可將外環頂出，輕松分離軸與輪轂，所有配合面無損傷，重復拆裝不影響使用性能。

■ 互換通用，維護便捷：產品完全符合JB/T 7934—1999國家標準，與市場上同規格Z15型脹緊套具有良好的互換性，設備維護更換無需定制。

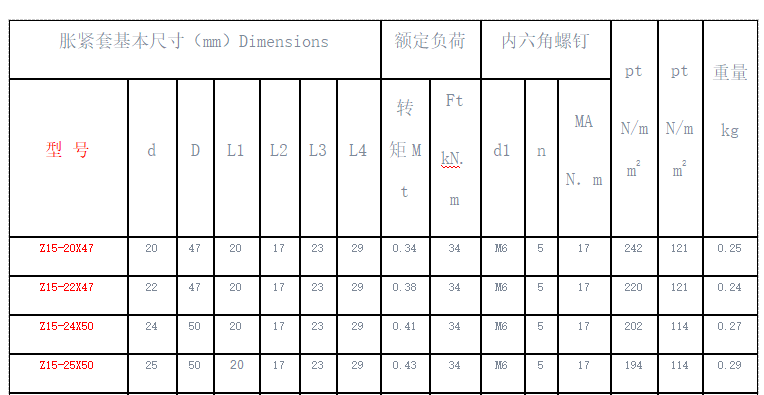

四、規格參數（常用規格示例）

注：以上僅為部分常用規格示例，完整全系列規格參數表，可聯系客服索?。篫15脹緊套PDF版本。參數僅供參考，實際供貨以具體產品圖紙與技術確認為準。

五、 應用場景

Z15型脹緊套因其緊湊的結構設計與可靠的傳動性能，特別適用于安裝空間受限、軸段長度較短的中小型工業傳動設備，典型應用場景包括但不限于：

• 包裝機械：貼標機、封箱機、纏繞機、灌裝機等頻繁啟停的包裝設備；

• 紡織機械：并條機、粗紗機、整經機等對傳動精度要求較高的設備；

• 食品機械：灌裝機、封口機、輸送泵等符合衛生要求的設備；

• 木工機械：刨床、銑床、開榫機等切削類設備；

• 小型輸送設備：皮帶輸送機、鏈板輸送機、滾筒輸送線；

• 數控機床：輔助軸傳動、分度機構、換刀裝置；

• 機器人及自動化設備：關節傳動、末端執行器旋轉驅動。

選型口訣：軸徑匹配、扭矩達標、空間夠小——滿足這三條，Z15就是適合的選擇。

六、 選型指導

客戶在選型時，建議按以下步驟進行：

1. 確定軸徑：首先明確需要聯結的軸的外徑尺寸，這是選型的最基本依據；

2. 核算扭矩：根據設備實際工況計算需要傳遞的最大扭矩，選取額定扭矩不低于計算值1.5倍的規格，以確保安全系數；

3. 確認空間：測量安裝位置的有效軸向長度，確認該規格Z15型脹緊套的有效高度L能否放入；

4. 核對標準：確認所選規格是否符合JB/T 7934?1999標準，確保后續維護更換的便利性；

5. 判斷定制：如標準規格無法滿足工況要求，需評估材質變更、尺寸調整等非標定制方案。

如果客戶自身不具備選型計算能力，可將“軸徑大小+需傳遞扭矩+安裝空間尺寸”三項信息提供給我們，由技術團隊協助完成選型。

七、安裝與使用

脹緊套(脹套)正確安裝方法、安裝步驟與注意事項匯總
